商品詳細
・動作電圧： 12V/24Ｖ兼用
・ワイヤレス範囲： 約30m（障害物なし）
・リモコンサイズ： 画像でご確認ください。
・受信機サイズ： 画像でご確認ください。

【使用例】
・電動ウインチ、パワーゲートのワイヤレス運転操作。
・12V/24V車に接続して、12V24Ｖ機器のワイヤレスでオンオフ、運転操作。

配線
・赤線： 12Vプラス
・黒線： マイナス/アース
・黄線： リモコンINボタンで12Vプラスの出力
・白線： リモコンOUTボタンで12Vプラスの出力
・緑線： アンテナ

■電動ウインチ・パワーゲート等のワイヤレス操作化
電動ウインチ・パワーゲート等のワイヤレスコントロール化できる商品です。
ジェットスキー、ボート等、重量物を引き上げる際に電動ウインチをワイヤレスでコントロールが可能です。
■12V機器対応12V/24V機器に受信機を接続してワイヤレスでコントロールできますので多用途にお使いいただける汎用品です。
■リモコン
ワイヤレス範囲も約30mあり、リモコンは2個（電池付き）付属していますのでそれぞれの場所で操作できて便利です。
シンプルかつコンパクトサイズで操作ミスも起こりにくい設計になっています。
商品詳細
・動作電圧： 12V/24Ｖ兼用
・ワイヤレス範囲： 約30m（障害物なし）
・リモコンサイズ： 画像でご確認ください。
・受信機サイズ： 画像でご確認ください。
【使用例】
・電動ウインチ、パワーゲートのワイヤレス運転操作。
・12V/24V車に接続して、12V24Ｖ機器のワイヤレスでオンオフ、運転操作。
配線
・赤線： 12Vプラス

・黒線： マイナス/アース
・黄線： リモコンINボタンで12Vプラスの出力
・白線： リモコンOUTボタンで12Vプラスの出力
・緑線： アンテナ
使用上の注意
※ワイヤレスリモコンIN/OUTボタンは押している間だけ出力します。
※リモコンIN/OUTボタンは同時に出力できません。
※黄線/白線はリレーをコントロールするための配線です。ウインチモーターなど消費電力の高い配線に直接接続するのではなくリレー（12Vまたは24V対応）を介してご使用ください。
※リレーは容量に余裕のあるものをご使用ください。
※電源スイッチ（ヒューズ付き）を別途増設するなど安全にご使用ください。

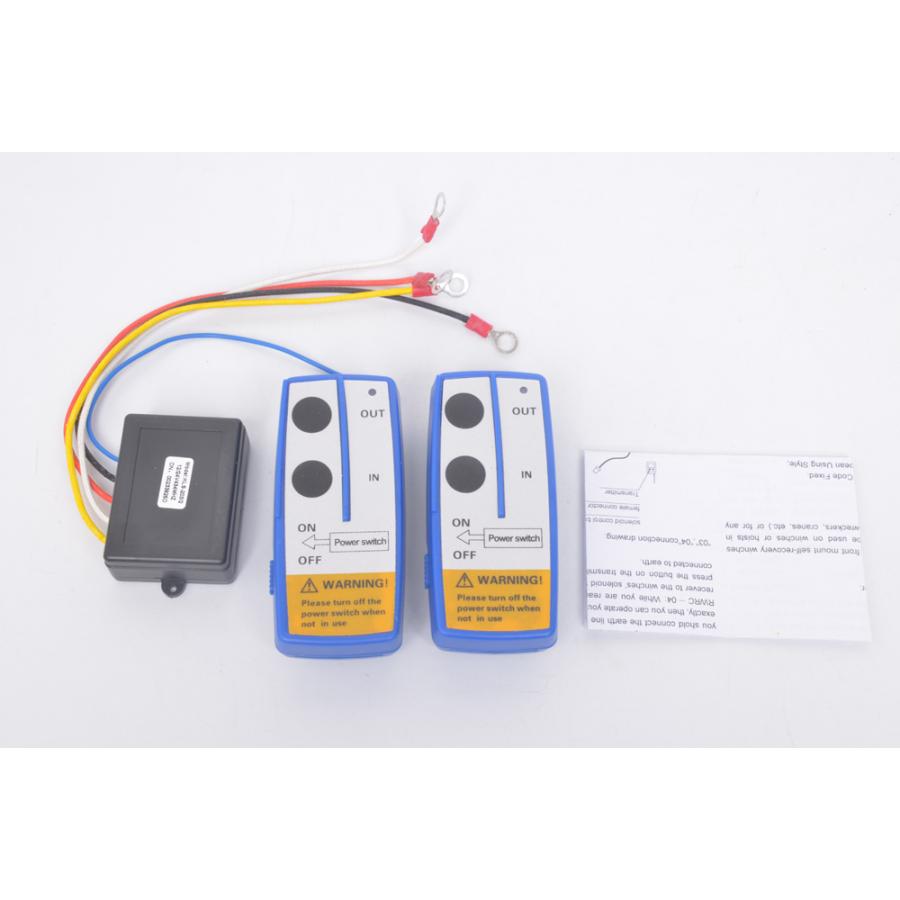

セット内容
・リモコン ×2
・受信機 ×1
※リモコンにはLRV08電池が装着済みです。
参考適合
・汎用 12V用
注意事項
■一部のお車では取り付け時に加工が必要な場合がございます。専門業者にて加工や施工をお願いいたします。
■電動ウインチ/パワーゲートなどに受信機を直接繋いで作動させますと破損する恐れがあります。別途リレーをご用意し接続をお願いいたします。
■本商品は12V/24V機器（電動ウインチ/パワーゲートなど）のリレー動作用にお使いください。
■リモコンの電池はLRV08電池を使用していますので電池切れの場合は新たにお買い求めください。
